Adapter ELM327 podłączony do gniazda OBD2 i telefon z odpowiednią aplikacją to dziś standard w domowej diagnostyce auta. Tylko że odczyt kodów błędów to dopiero początek: kod mówi, który obwód lub sygnał wykazał nieprawidłowość, a nie, którą część należy wymienić. Żeby to zrozumieć, potrzeba odrobiny kontekstu.
- Gniazdo OBD2 (EOBD) mają wszystkie auta osobowe sprzedawane w UE od 2001 r. (benzynowe od 2000 r.).
- Adapter ELM327 jest najtańszą opcją — wystarczy do odczytu kodów DTC i danych na żywo.
- Kod błędu wskazuje obszar problemu, nie uszkodzoną część. Diagnostyk potwierdza przyczynę pomiarami.
- Skasowanie kodu bez naprawy nie usuwa usterki — lampka wróci po kolejnych cyklach jazdy.
Czym jest OBD2 i do czego służy

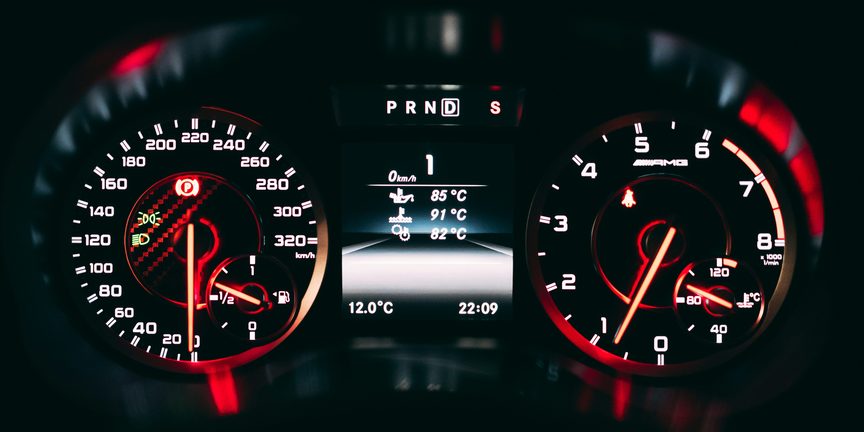

OBD2 (On-Board Diagnostics, generacja 2) to standard elektronicznej diagnostyki pokładowej. Każdy sterownik silnika na bieżąco monitoruje czujniki, aktuatory i systemy bezpieczeństwa. Gdy wartość wykracza poza normę, układ zapisuje kod DTC (Diagnostic Trouble Code) i — w wielu przypadkach — zapala kontrolkę silnika (MIL, Malfunction Indicator Lamp).
Standard EOBD obowiązuje w Polsce dla aut benzynowych rejestrowanych od 1 stycznia 2001 r. i dla diesli od 1 stycznia 2004 r. Starsze pojazdy mogą mieć inne złącze diagnostyczne i wymagają innego podejścia.
Adapter ELM327: co to jest i jak wybrać
ELM327 to nazwa chipa translacyjnego, który przetwarza protokół OBD2 na interfejs UART, a dalej — przez Bluetooth lub Wi-Fi — na dane zrozumiałe dla aplikacji. Dostępne wersje różnią się jakością i możliwościami:
| Rodzaj adaptera | Cena | Do czego wystarczy |
|---|---|---|
| Tani klon ELM327 (BT/Wi-Fi) | 20–60 zł | Odczyt i kasowanie kodów DTC, dane na żywo (wolniejszy odczyt) |
| Oryginał ELM327 v2.2+ | 80–150 zł | Szybszy odczyt, lepsza kompatybilność z protokołami (w tym CAN) |
| OBDLink MX+, Vgate iCar Pro | 200–500 zł | Szybkie protokoły, dostęp do danych producenta (rozszerzony PID), aplikacje premium |
Na początek tani adapter Bluetooth wystarczy do odczytu standardowych kodów EOBD. Do bardziej zaawansowanej diagnostyki — np. zmiennych ABS, skrzyni biegów czy kodów producenta — potrzebny jest lepszy sprzęt lub dedykowany skaner.
Jak podłączyć adapter i odczytać kody
- Znajdź gniazdo OBD2. Najczęściej jest pod deską rozdzielczą, po stronie kierowcy — trójkątne, 16-pinowe złącze trapezowe. W niektórych autach schowane za klapką lub osłoną.
- Wyłącz silnik i podłącz adapter. Po podłączeniu adapter powinien zaświecić diodę LED.
- Włącz stacyjkę (zapłon bez rozruchu silnika) albo uruchom silnik — zależy od aplikacji.
- Połącz się przez Bluetooth lub Wi-Fi z adapterem w ustawieniach telefonu, a następnie otwórz aplikację diagnostyczną.
- Wybierz „Odczyt kodów DTC" lub „Skanuj błędy". Aplikacja zapyta sterowniki o zapisane usterki.
- Zapisz kody i opisy. Przed skasowaniem zrób zrzut ekranu lub zanotuj wszystkie kody.
Jak czytać kod DTC
Każdy kod ma strukturę: jedna litera + cztery cyfry, np. P0300.
| Element kodu | Znaczenie |
|---|---|
| P | Powertrain (silnik, skrzynia biegów). Pozostałe: B = nadwozie, C = podwozie, U = sieć CAN. |
| 0 (druga pozycja) | Kod standardowy EOBD. Cyfra 1, 2 lub 3 oznacza kod producenta — może być inny dla każdej marki. |
| 3 (trzecia pozycja) | Obszar: 0–1 = mieszanka/emisja, 2–3 = wtryskiwacze, 4 = zapłon, 5 = bieg jałowy, 6 = komputer, 7–9 = skrzynia biegów. |
| 00 (czwarta i piąta) | Numer konkretnej usterki w danym obszarze. |
Przykład: P0301 = układ zapłonu / wtrysku (3), cylinder 1 (01) — najczęściej chybienie zapłonu w cylindrze nr 1. Przyczyna może być różna: świeca, cewka, wtryskiwacz, kompresja.
Kody aktywne, pasywne i oczekujące
Aplikacja może pokazać kilka kategorii kodów:
- Kody aktywne (potwierdzone, MIL on): kontrolka świeci, usterka wystąpiła wystarczająco często, by sterownik uznał ją za stałą.
- Kody oczekujące (pending): usterka wykryta raz, ale nie potwierdzona przez wymagana liczbę cykli jezdnych. Kontrolka może jeszcze nie świecić.
- Kody permanentne (PDTC): nie można ich skasować ręcznie; znikają dopiero po usunięciu usterki i pozytywnym wyniku testu podczas jazdy.
Co zrobić po odczycie kodów
- Zapisz wszystkie kody — aktywne i oczekujące. Czyste skasowanie bez zapisu utrudnia diagnozę.
- Sprawdź dane na żywo (live data). Temperatura silnika, napięcie lambda, wartości przeliczeniowe powietrza (MAF/MAP) mogą wskazać, czy problem jest aktualnie widoczny.
- Poszukaj informacji dla konkretnego silnika i kodu. Ten sam kod P0171 (mieszanka uboga, bank 1) może oznaczać nieszczelność ssaka, zużytą świecę lambda lub brudny przepływomierz — zależy od auta.
- Nie kasuj kodu tylko po to, by zgasić lampkę. Jeśli przyczyna istnieje, kod wróci po kilku cyklach jazdy i tracisz możliwość obserwacji symptomów.
- Zleć potwierdzenie mechanikowi, jeśli problem dotyczy układów bezpieczeństwa (ABS, ESP, poduszki, hamulce) lub nie jesteś pewien interpretacji.
Dane na żywo: co można obserwować
Oprócz odczytu kodów adapter ELM327 daje dostęp do parametrów pracy silnika w czasie rzeczywistym. Przydatne kanały to między innymi:
- temperatura cieczy chłodzącej i temperatura wlotu powietrza,
- napięcie baterii i napięcie zasilania sterownika,
- obciążenie silnika i prędkość obrotowa,
- korekcja mieszanki krótkoterminowa i długoterminowa (STFT/LTFT) — wskazuje, czy silnik kompensuje odchylenia,
- stan czujnika lambda (wąskopasmowy lub szerokopasmowy),
- ciśnienie paliwa i ciśnienie doładowania (jeśli dostępne przez standardowy PID).
Obserwacja kilku kanałów jednocześnie podczas jazdy próbnej pozwala potwierdzić lub wykluczyć hipotezę bez demontażu części.
Ograniczenia standardowej diagnostyki ELM327
Protokół EOBD obejmuje wyłącznie standardowe PID-y silnika i emisji. Poza jego zasięgiem są między innymi:
- kody ABS, ESP, poduszek powietrznych — wymagają protokołu producenta,
- kody skrzyni automatycznej (w większości marek),
- programowanie kluczy, kalibracja czujników, adaptacje po wymianie części,
- dane producenta (rozszerzone PID) — dostępne tylko w płatnych aplikacjach lub skanerach marki.
Tanie klony mogą też nie obsługiwać protokołu ISO 15765 (CAN) lub mieć problemy z nowszymi autami wymagającymi szybkiego odpytywania magistrali.
Jak zapisać wynik diagnostyki w historii auta
Odczyt kodów DTC to zdarzenie serwisowe, które warto udokumentować tak samo jak wymianę oleju. Przydaje się przy kolejnej wizycie w warsztacie, przy sprzedaży auta i przy śledzeniu powracających usterek.
Jeśli korzystasz z AutoWpis, możesz połączyć adapter OBD2 przez Bluetooth bezpośrednio z aplikacją: skany DTC i logi dynamiczne trafiają automatycznie do historii pojazdu wraz z datą, przebiegiem i szczegółami odczytu — bez ręcznego przepisywania.
Najczęstsze pytania
Czy mogę sam skasować kody błędów?
Tak, technicznie to możliwe. Kod wróci, jeśli przyczyna nie została usunięta. Przed kasowaniem zapisz wszystkie kody i dane na żywo — to informacja, którą tracisz bezpowrotnie.
Czy tani klon ELM327 za 30 zł wystarczy?
Do okazjonalnego odczytu i kasowania standardowych kodów DTC — przeważnie tak. Do regularnego monitorowania i szybszego odczytu danych na żywo warto wybrać adapter z lepszym chipsetem.
Aplikacja pokazuje „brak błędów", ale kontrolka świeci. Dlaczego?
Możliwe przyczyny: kod jest w sterowniczku, do którego tani adapter nie ma dostępu (ABS, airbag), aplikacja nie obsługuje danego protokołu, albo adapter ma problem z komunikacją z konkretnym samochodem. Warsztat ze skanerem pełnozakresowym odczyta kody ze wszystkich sterowników.
Jak długo adapter może być podłączony w gnieździe?
Adapter Bluetooth pobiera prąd nawet przy wyłączonej stacyjce. Przy długim postoju (kilka dni i więcej) może rozładować akumulator — zwłaszcza tańsze wersje, które nie mają trybu uśpienia. Bezpieczniej wyjmować adapter po zakończeniu diagnostyki.
